produk ini adalah Sakelar/Tombol Tahan Ledakan Seri HL0101-Y1/(M). Produk ini dirancang untuk memberikan kendali listrik yang aman dan andal di lingkungan industri yang berbahaya. Sangat cocok untuk digunakan di Zona 1 dan 2 (area gas) dan Zona 21 dan 22 (area debu).
Sakelar ini menawarkan berbagai fungsi kepala aksesoris listrik yang fleksibel:

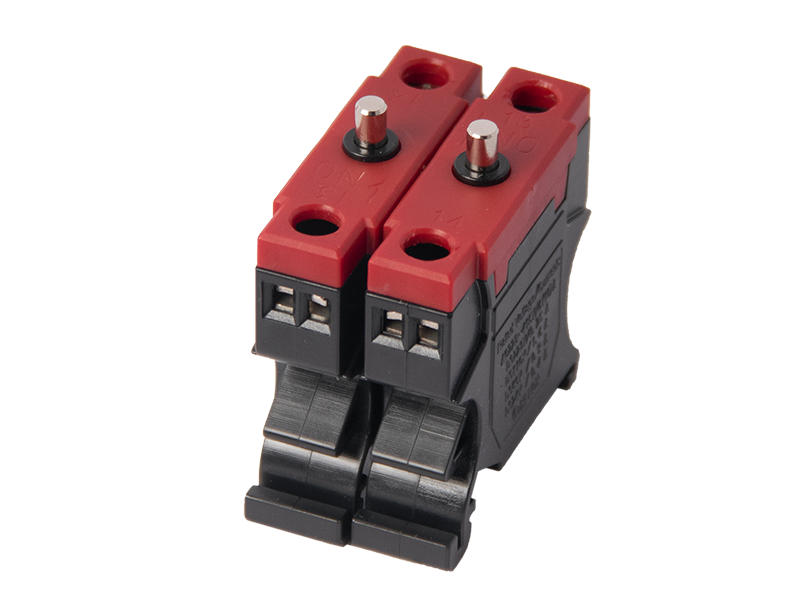

Pemasangan pun sangat mudah dengan dua opsi: tipe pemasangan rel (rail mounted) di mana kontak dipasang langsung pada rel, atau tipe board back yang menempatkan kontak di belakang penutup. Metode board back dilengkapi dengan struktur yang dapat dibongkar pasang dengan cepat, sehingga instalasi dan perawatannya sangat mudah. Dengan fitur-fitur ini, produk ini menawarkan solusi yang efisien dan aman untuk kebutuhan kendali Anda di lingkungan yang menantang.
Parameter Teknis
| Parameter Teknis Komponen Listrik | |
|---|---|
| Ex marking of button | Gas: ② II 2 G Ex db eb IIC Gb |
| Dust: ② II 2 D Ex tb IIIC Db | |
| Ex marking of electrical accessories | Gas: Ex db eb IIC Gb, Ex eb IIC Gb, Ex de IIC Gb |
| Dust: Ex tb IIIC Db, Ex tD A21 IP66 | |
| Conformity to standards | IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31, EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31, GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5 |
| Material | Button enclosure: Nylon(PA66), Polycarbonate(PC) |
| Electrical accessories: Nylon(PA66), Polycarbonate(PC) | |
| Parameter | Rated voltage: 220V~250V AC, 380V~415V AC, 220V DC |
| Rated current: 6A, 10A (for AC), 0.25A (for 220V DC) | |
| Rated voltage: 110V DC, 60V DC, 24V DC | |
| Rated current: 1.6A (for 110V DC), 0.9A (for 60V DC), 0.4A (for 24V DC) | |
| Pole | Rail mounted type: 1(2), Board back type: 2 |
| Degree of protection | Terminal IP20, IP66 (After assembly with electrical accessories) |
| Function | Button head (A1): Spring self-resetting, Weight: 38g |
| Double button head (A2): Spring self-resetting, one button head with two functions, Weight: 60g | |
| Emergency self-locking button head (A3): Press to lock, rotate to release, Weight: 43g | |
| Mushroom head button (A4): Mushroom type, spring self-resetting, Weight: 38g | |

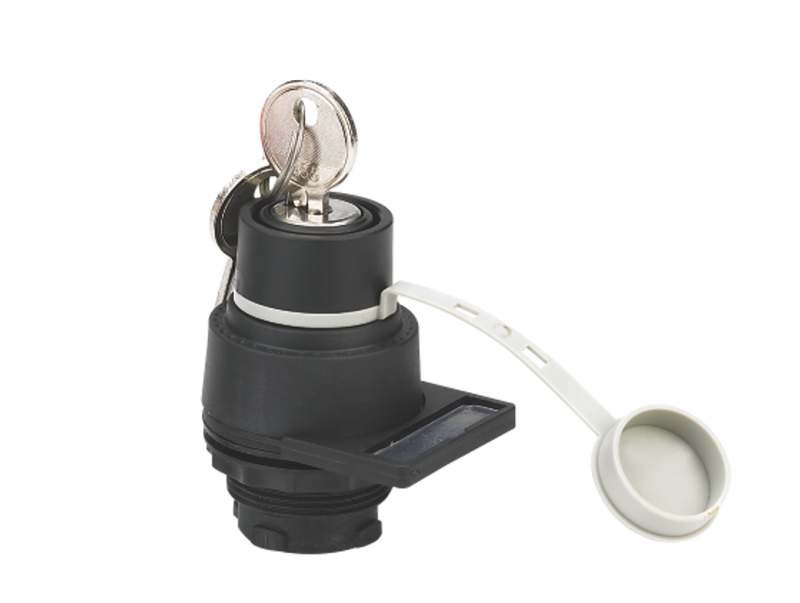

| Emergency button with key head (Y0): Press to lock, turn the key to unlock and release, Weight: 60g | |
| Component weight | Rail mounted type: 1pcs: 30g |
| Board back type: 80g | |
| Ambient temperature | Rail mounted type: 6A: -40°C~+70°C, 10A: -40°C~+60°C |
| Board back type: 6A: -40°C~+70°C, 10A: -40°C~+65°C | |
| Terminal wire diameter | 6A: 0.75~2.5mm², 10A: 1.5~2.5mm² |
