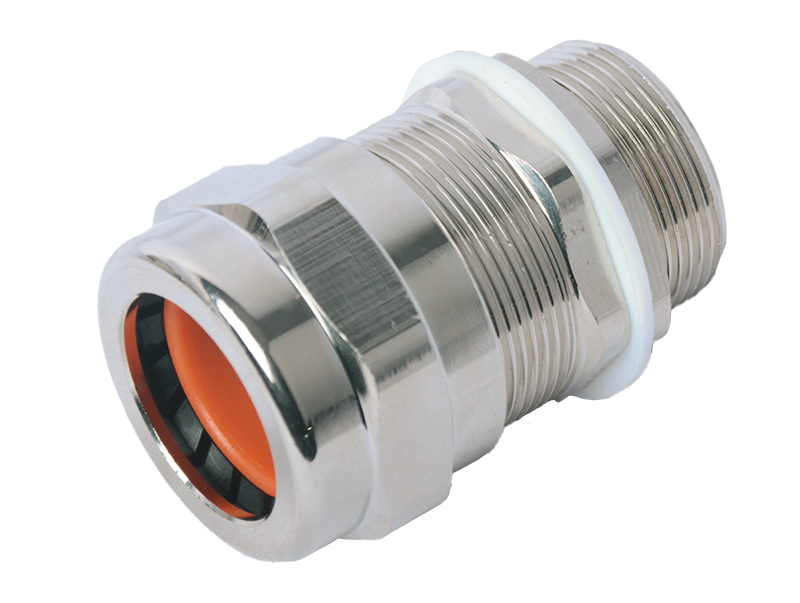

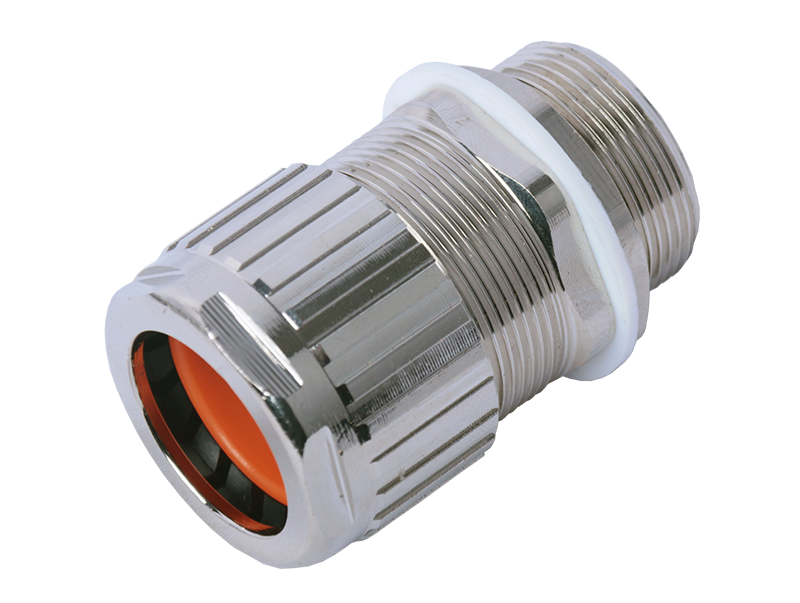

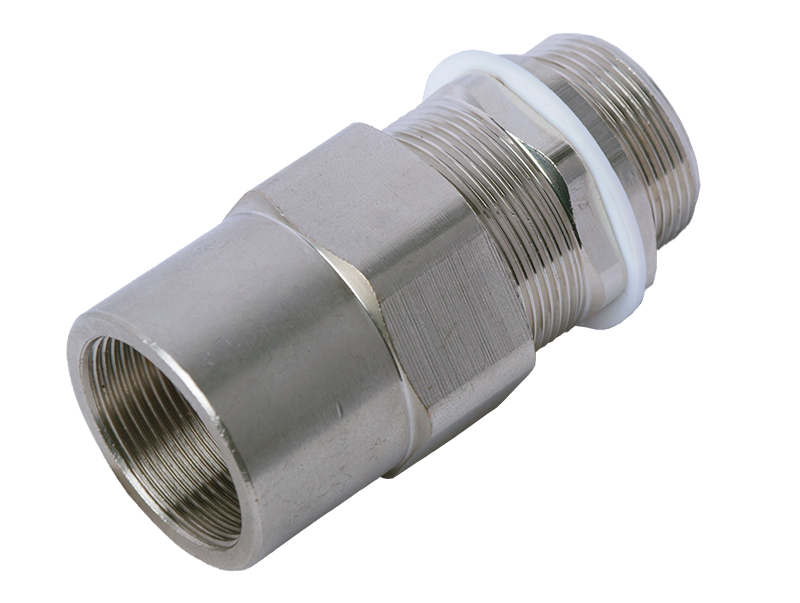

HELON HLBM01-02 Cable Gland Explosion Proof

HELON HLBM01-02 Cable Gland Explosion Proof - Image 2

HELON HLBM01-02 Cable Gland Explosion Proof

Categories Cable Gland Expoorf, Explosion Proof

Cable Gland Explosion Proof merupakan komponen penting dalam instalasi kelistrikan di area berbahaya (hazardous area). Produk ini dirancang khusus untuk melindungi dan memastikan integritas koneksi kabel dalam lingkungan yang berpotensi terjadi ledakan akibat kehadiran gas, uap, atau debu mudah terbakar.

Fitur Utama:

Material Berkualitas Tinggi: Terbuat dari bahan tahan korosi seperti stainless steel atau kuningan berlapis nikel, memberikan perlindungan jangka panjang terhadap kondisi lingkungan yang keras.
Sertifikasi Internasional: Memenuhi standar ATEX, IECEx, dan NEC untuk digunakan di zona berbahaya, baik di lingkungan minyak dan gas, petrokimia, hingga industri farmasi.
Desain Tahan Ledakan (Explosion Proof): Mencegah percikan api yang dapat menyebabkan ledakan dengan mempertahankan penyegelan dan ketahanan mekanis terhadap tekanan tinggi.
Tahan Air dan Debu (IP66/IP68): Memberikan proteksi tambahan terhadap penetrasi air, debu, dan kotoran, menjaga performa optimal dalam berbagai kondisi cuaca.
Rentang Ukuran yang Luas: Tersedia dalam berbagai ukuran untuk memenuhi kebutuhan instalasi kabel yang berbeda, baik untuk kabel berlengan (armoured) maupun tidak berlengan (unarmoured).

Spesifikasi Produk

Parameter Teknis

Explosion protection	Ex marking	II 2D Ex eb IIC Gb /Ex tb IIIC Db II 2/3D Ex eb IIC Gb /Ex nR IIC Gc/Ex tb IIIC Db	Ex eb IIC Gb Ex nR IIC Gc Ex tb IIIC Db
Conformity to standards		IEC60079-0, IEC60079-7, IEC60079-15, IEC60079-31 EN60079-0, EN60079-7, EN60079-15, EN60079-31 GB3836.1, GB3836.3, GB3836.8, GB12476.1, GB12476.5
Material		Stainless steel, nickel plated brass, brass, etc.
Degree of protection		IP66
Ambient temperature		-43℃~+100℃
Connection thread		NPT thread, Metric thread(M), Inch thread(G)

Spesifikasi

Mounting thread			Cable outer diameter ΦA (mm)	Thread length L1 (mm)	Length L (mm)	Length L2 (mm)	HLBM-01< Weight (kg)	HLBM-02 Weight (kg)
M	G	NPT
M16X1.5	—	—	6.5~12	15	52.5	67.5	0.13	0.14
M20X1.5A	G1/2A	NPT1/2A	6.5~12	15	52.5	67.5	0.13	0.14
M20X1.5	G1/2	NPT1/2	9.5~14.5	15	52.5	67.5	0.11	0.13
M25X1.5A	G3/4A	NPT3/4A	9.5~16	15	52.5	67.5	0.15	0.17
M25X1.5	G3/4	NPT3/4	14.5~20.5	15	54.5	70	0.17	0.19
M32X1.5A	G1A	NPT1A	14.5~20.5	15	55.5	70	0.25	0.28
M32X1.5	G1	NPT1	20.5~26	15	58.5	73.5	0.23	0.26
M40X1.5A	G11/4A	NPT11/4A	20.5~26	15	58.5	73.5	0.60	0.63
M40X1.5	G11/4	NPT11/4	22~33	15	60	75	0.48	0.51
M50X1.5A	G11/2A	NPT11/2A	22~33	15	60	75	0.91	0.96
M50X1.5	G11/2	NPT11/2	28~41	15	66.5	81.5	0.75	0.79
M63X1.5A	G2A	NPT2A	30~41	15	66.5	81.5	0.78	0.85
M63X1.5	G2	NPT2	36~46	15	73	88	0.86	0.92
M63X1.5C	G2C	NPT2C	41~52.5	15	73	88	0.82	0.88

Catatan:

Locknut dan sealing washer (PTFE gasket) disediakan sebagai standar saat pengiriman. Berat di atas berdasarkan bahan kuningan berlapis nikel.
Earth lug dan shroud tersedia berdasarkan permintaan (lihat Halaman D/25, 26).
Standar pitch dari metric thread adalah 1.5mm, pitch lainnya dapat disesuaikan, mohon sebutkan saat memesan.
